Quartz

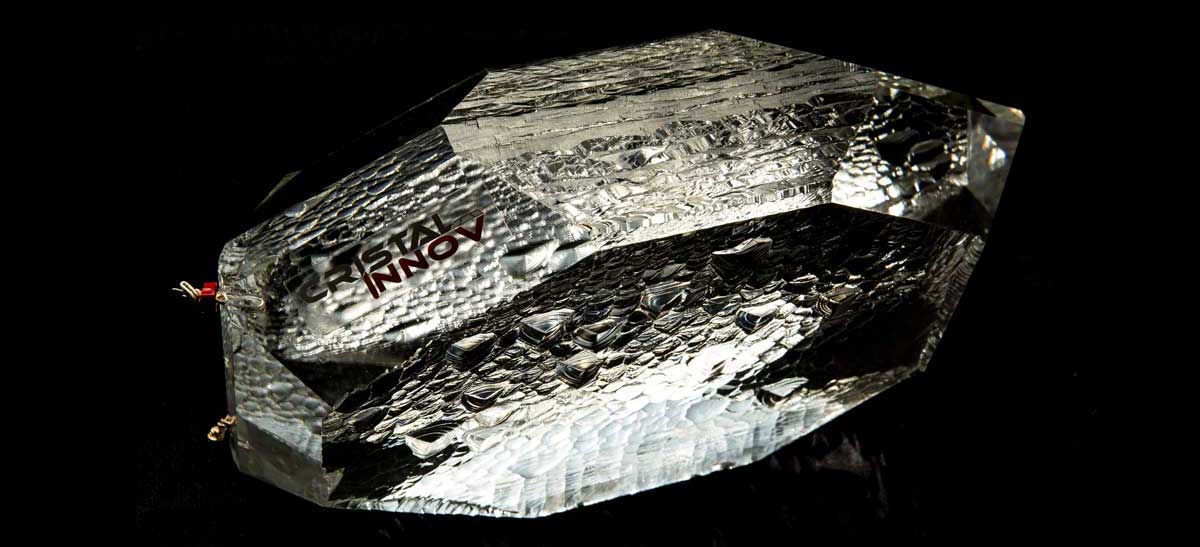

Face aux difficultés croissantes d’approvisionnement en cristaux de quartz pour des applications stratégiques, telles que le spatial, la défense, le médical, Cristal innov a relancé une production européenne de quartz et de wafers de très haute qualité.

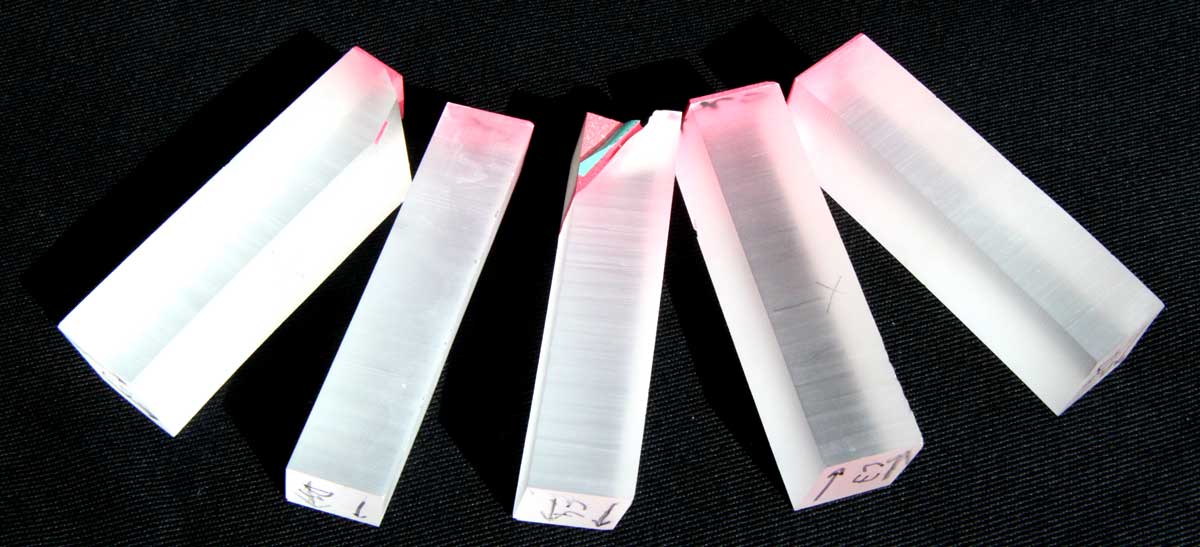

Barreaux

Barreaux sont issus de zone pure Z, avec ou sans germe, Y0, ou préorientés pour coupe spécifiquee (AT, SC, …)

Info/devis

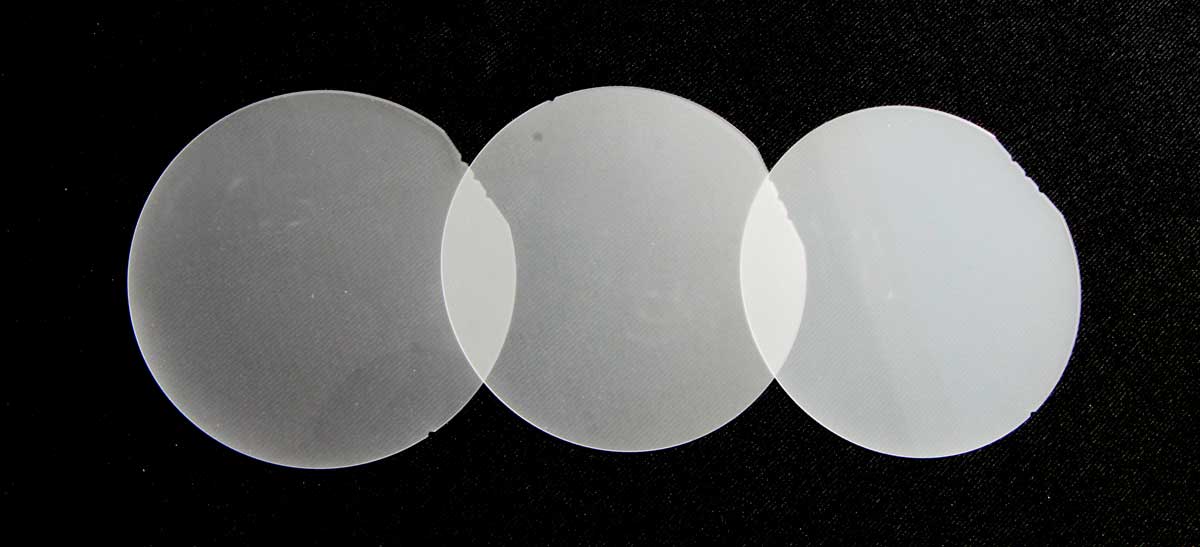

Blanks ou wafers

  • Coupes (AT, SC, Z, X…)
  • Rodés, polis simple ou double face
  • 5 à 150mm
Info/devis

Produits sur mesure

Info/devis
DOWLOAD Quartz DATASHEET

Quartz Très Haute Qualité THQ

Critères de qualité selon la norme IEC 60758

Quartz alpha Droit uniquement
Coefficient d’extinction infra rouge :
 par spectrométrie Infra-rouge à transformée de Fourrier
α3500cm-1 < 0,026
Equivalent à un
α3585cm-1 < 0,015 ou
α3410cm-1 < 0,075
 Classe Aa
Densité des inclusions :
  par examen visuel sous lumière intense avec liquide d’indice
10 – 30 µm : N < 2
30 - 70 µm : N <1
70 - 100 µm : N <0
> 100 µm : N < 0
Classe 1a
Densité de canaux de corrosion
  par comptage microscopique sur lame AT après attaque acide
< 5/cm2
Classe 1
Teneur en impuretés :  par ICP-MS (massique)

Al, Fe, Na, K, Mg, Ca < 1 ppm
Li                               < 0.1 ppm

Densité de dislocation
  par mesure topographique X
< 30/cm2

Synthèse hydrothermale

Cristal Innov s’est spécialisé sur la cristallisation de quartz Très Haute Qualité, par la maitrise du matériau, des coupes spécifiques, et de leurs caractérisations.

Des vitesses de croissance très lentes, inhibant la formation de défauts, et une reproductibilité, permettent de produire les cristaux de haute performance, pour applications piezoélectriques :

  • des résonateurs/ Oscillateurs Ultra-stables, faible bruit
  • des capteurs SAW, centrales inertielles (acceleromètres, gyroscopes...)
Info/devis

Pure Premium Quartz

Very high quality, radiation hardened quartz for high performance devices

General

Chemical formula

SiO2 Quartz­‐α

Handedness
Right
Density
𝜌=2.65 𝑔/𝑐𝑚^3
Crystal System
Trigonal -Hexagonal
a=4.91 Å - α=90°
b=4.91 Å - β=90°
c=5.41 Å - γ=120°
Mohs Hardness
7
𝑇 Quartz-­‐α > β
573.3°𝐶

Applications

Product
Device/applications
Quartz crystal unit
High precision oscillators
IMU (Inertial Measurement Unit)
PNT (Position, Navigation, Time)
SAW resonators
Sensors and filters
Optical quartz plates
lenses, prisms…

Hydrothermal synthesis

Cristal Innov has specialized in the crystallization of very high-quality quartz, by mastering the material, the specific cuts, and their characterization.

Both very slow growth rates – inhibiting the formation of defects –, and reproducibility make it possible to produce high-performance crystals for piezoelectric applications:

  • ultra-stable, low-noise resonators/oscillators
  • SAW sensors, inertial navigation system (accelerometers, gyroscopes…)
Information or quotation? Contact us
