Caractérisations

Caractérisations : géométriques,
dimensionnelles et physiques

Mesures : Planeité- parallélisme

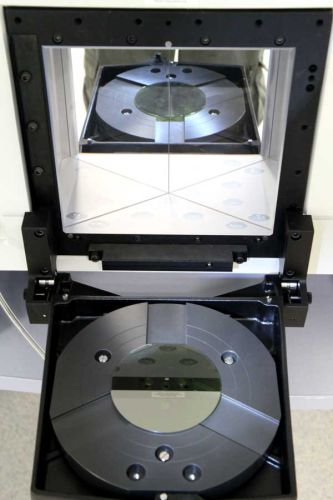

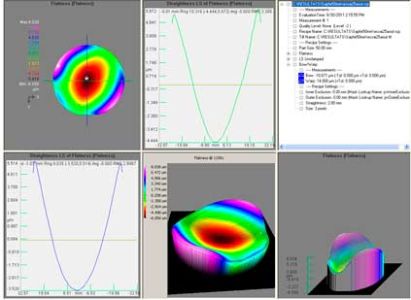

L'interféromètre Tropel permet de mesurer des tranches jusqu’à 200 mm avec une précision de 50 nm :

  • la planéité : bow, warp, sori…
  • le parallélisme : TTV, LTV…

Spécification des tranches : transparentes ou opaques, polies ou non, jusqu’à plusieurs mm d’épaisseur.
Le logiciel propose l’utilisation d’un grand nombre de traitements des données brutes afin de mettre en valeur l’information pertinente.

Mesures sur wafers ronds 2 à 6 pouces

MESURES : PLANEITÉ- PARALLÉLISME tropel cristal innov
interféromètre Tropel cristal Innov

 Mesures état de surface, planeité optiques

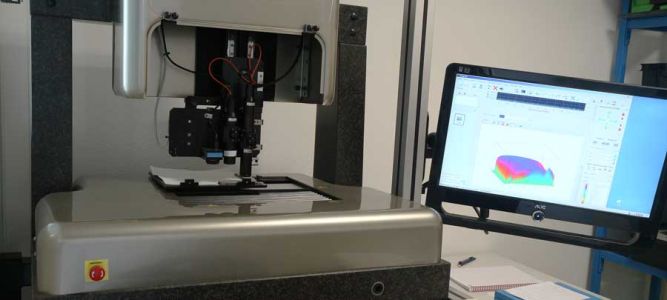

Altisurf 520 permet la métrologie d’état de surface et de planéité.

Ce profilomètre est capable d’effectuer des mesures en utilisant plusieurs  technologies : confocal chromatique, interférométrie lumière blanche, associées à une caméra CCD de haute résolution.
Deux axes rotatifs peuvent s’ajouter à cette station de métrologie pour répondre aux différents besoins.

Table X-Y  200x200mm couplé avec un porte-instrument en Z équipé de 5 senseurs : 2 sondes confocales chromatiques, une de champ 4mm, une de champ 300µm (précision 12nm),une sonde interférométrique, un capteur microforce de contact et une caméra.

Précisions : planéité 0.3 µm Ra jusqu’à 3nm

Altimet 520. Profilomètre de surface polyvalent pour mesures de planéité et rugosité
 MESURES ÉTAT DE SURFACE, PLANEITÉ OPTIQUES cristal innov

Mesures géométriques et dimensionnelles optiques

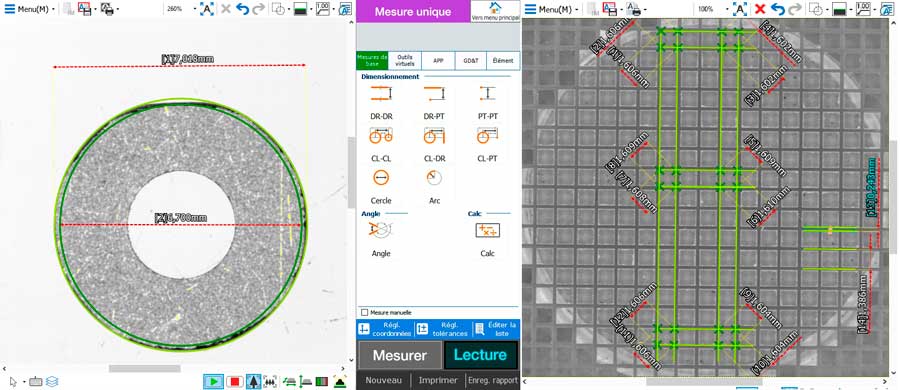

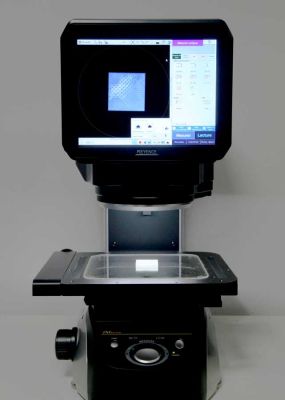

Le projecteur de profil Série IM-7000 (Instant Measurement System) est une machine de mesure 2D automatique combinant haute précision et convivialité.

  • Mesure jusqu’à 200mm
  • Précision ± 2µm ou ± 5µm (svt champ)
  • Autonome et numérique : 99 cotes mesurées en quelques secondes
  • Aucune imprécision de mesure due à l'opérateur
  • Rapports d'inspection incluant des valeurs statistiques générés automatiquement
  • Epi-éclairage annulaire ou par transmission
projecteur de profil Série IM-7000 (Instant Measurement System) est une machine de mesure 2D automatique
Système de mesure dimensionnelle Keyence IM-7010

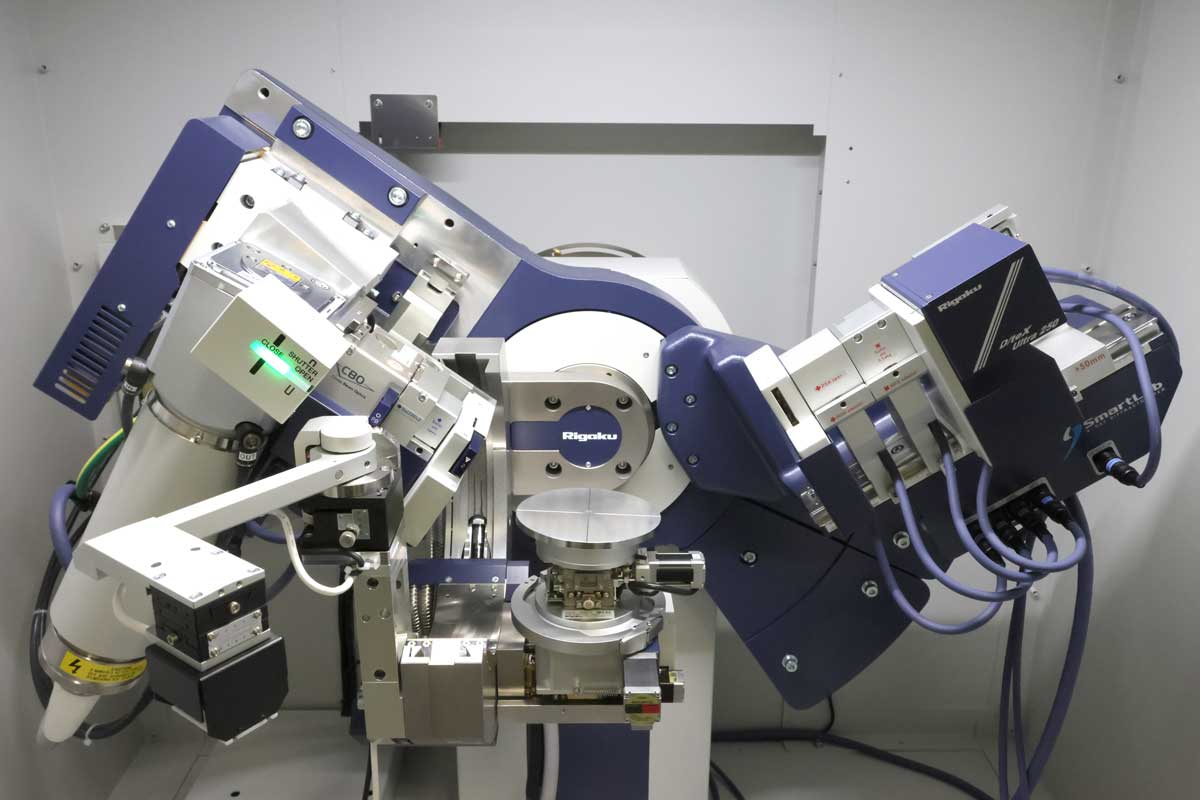

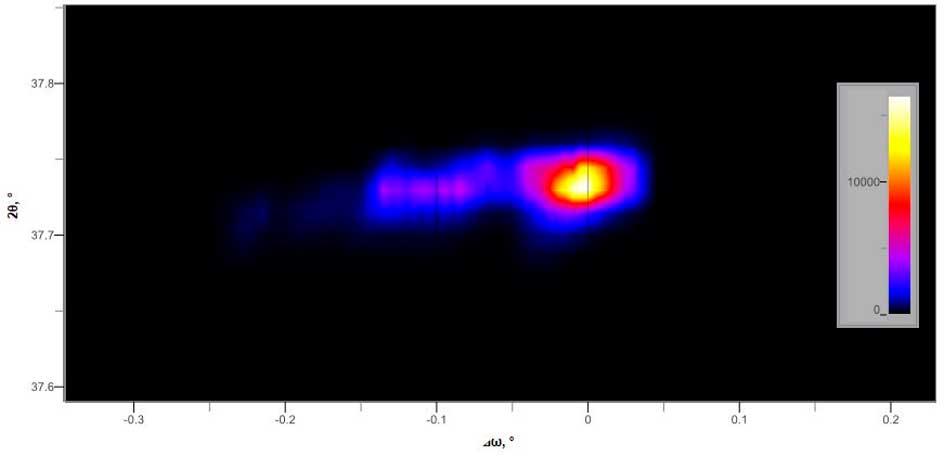

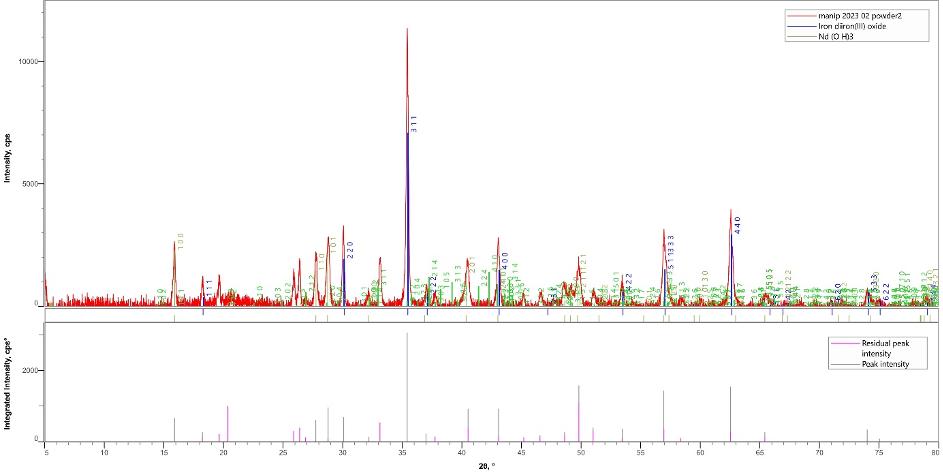

Mesures orientations cristallographiques

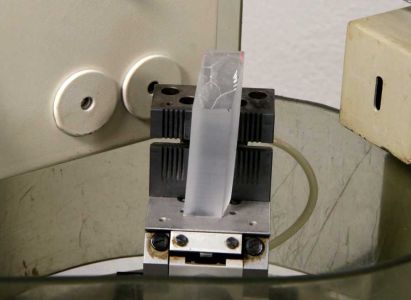

L'orientation des échantillons cristallins découpés peut être contrôlée à l'aide d'un goniomètre à rayons X utilisant la loi de Bragg. Si la précision absolue est de l'ordre d'une minute d'angle, la répétabilité de la mesure est de 10'' d'arc.

  • tous types de cristaux
  • Coupes simple et double rotation
goniomètre à rayons X cristal innov

Mesures Physiques :  sur projets
Constantes élastiques, piézoélectriques, diélectriques…



MESURES PHYSIQUES:  SUR PROJETS CONSTANTES ÉLASTIQUES, PIÉZOÉLECTRIQUES, DIÉLECTRIQUES…
